Beehive204

• O programador BeeHive204 é praticamente idêntico ao programador BeeHive4+, a diferença é “apenas” uma velocidade de programação muito maior (20-70%) de memórias de alta capacidade.
• O BeeHive204 é um sistema de multiprogramação simultânea universal de 4 x 48 pinos extremamente rápido, projetado para programação de produção de alto volume com o mínimo de esforço do operador. Os chips são programados em velocidade de programação máxima teórica próxima.
• O BeeHive204 consiste em quatro locais de programação universais isolados independentes, baseados no hardware do programador BeeProg2. Portanto, os sites de programação podem ser executados de forma assíncrona (modo de programação de multiprogramação simultânea). Cada local de programação começa a programar no momento em que o chip é detectado para ser inserido no soquete corretamente – independentemente do status de outros locais de programação. Como resultado, três sites de programação funcionam, enquanto você substitui o chip programado no quarto.
• A construção modular de hardware – os locais de programação funcionam de forma independente – permite a operação contínua quando uma parte do circuito se torna inoperante. Também torna o serviço rápido e fácil.
• Operação mãos-livres: a operação assíncrona e simultânea permite que um chip comece a programar imediatamente após a inserção de um chip. O operador simplesmente remove o chip acabado e insere um novo chip. O treinamento do operador é, portanto, minimizado.
• Suporta todos os tipos de tipos e tecnologias de silício de hoje e de amanhã dispositivos programáveis sem módulo específico da família. Você pode ter certeza de que o próximo suporte a dispositivos requer a atualização de software e (se necessário) conversor de pacote simples (adaptador de programação), portanto, o custo de propriedade é minimizado.
• Usando o conector de programação serial (ISP) integrado no circuito, o programador é capaz de programar chips compatíveis com ISP no circuito.
• Oferece preço muito competitivo, juntamente com excelente design de hardware para programação confiável. Provavelmente o melhor programador de “custo-benefício” desta classe.
• Programação muito rápida devido ao hardware acionado por FPGA de alta velocidade e execução de rotinas de tempo crítico dentro do programador. Como resultado, quando usado na produção operada manualmente, esse programador de um soquete na maioria dos casos espera por um operador.
• O BeeHive204 faz interface com qualquer computador pessoal compatível com IBM PC, executando o sistema operacional MS Windows, através da porta USB (2.0 HighSpeed).
• Conector banana para conexão de pulseiras ESD para fácil implementação do controle de proteção ESD.

HARDWARE (válido para cada local de programação)

• Os 48 pinos TTL poderosos totalmente reconfiguráveis baseados em FPGA fornecem capacidade de leitura e capacidade de leitura H/L/pull_up/pull_down para cada pino do soquete. Pindrivers avançados incorporam circuitos de alta velocidade de alta qualidade para fornecer sinais sem overshoot ou salto no solo para todos os dispositivos suportados. Os drivers de pinos operam até 1,8 V para que você esteja pronto para programar toda a gama de dispositivos avançados de baixa tensão atuais.
• Cada local de programação realiza o teste de inserção do dispositivo (posição errada ou para trás) e a verificação de contato (contato ruim pino a soquete) antes de programar cada dispositivo. Esses recursos, suportados por proteção contra sobrecorrente e verificação de byte de assinatura, ajudam a evitar danos ao chip devido a erro do operador.
• A capacidade de autoteste permite executar a parte de diagnóstico do software para verificar minuciosamente a integridade de cada local de programação.
• Os circuitos de proteção integrados eliminam danos ao local de programação e/ou dispositivo programado devido ao ambiente ou falha do operador. Todas as entradas de pinos de soquete ZIF e todos os pinos do conector ISP do programador BeeHive204 são protegidos contra ESD de até 15kV.
• Quando a especificação de programação exige, o programador (BeeHive204) realiza a verificação de programação no nível marginal de tensão de alimentação, o que, obviamente, melhora o rendimento da programação e garante uma longa retenção de dados.
• Vários adaptadores de programação (conversores de soquete) estão disponíveis para lidar com dispositivos em PLCC, SOIC, PSOP, SSOP, TSOP, TSSOP, TQFP, QFN (MLF), SDIP, BGA e outros pacotes.

SOFTWARE (controle do modo de produção)

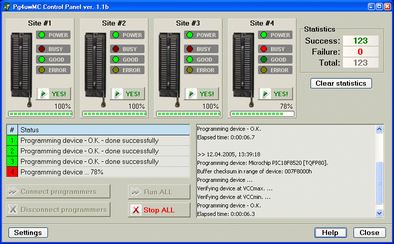

• Esta parte do software é focada no fácil monitoramento de operações de produção de alto volume.
• O software de controle amigável ao operador combina muitas funções poderosas com facilidade de uso. A interface gráfica do usuário fornece uma visão geral de todos os resultados de atividades importantes sem sobrecarregar o operador com detalhes não importantes.
• É usado um arquivo de projeto para controlar o sistema de multiprogramação BeeHive204. O arquivo de projeto contém dados do usuário, informações de configuração de programação de chip, dados de configuração de chip, sequência de comando de programação automática, etc. Portanto, o erro do operador é minimizado, porque o arquivo do projeto é normalmente criado e revisado pela engenharia e depois entregue ao operador. O modo protegido opcional pode ser definido para o arquivo de projeto para evitar alterações indesejadas no arquivo de projeto.
• Cada chip pode ser programado com dados diferentes, como número de série, configuração e informações de calibração.

SOFTWARE (driver de módulos de programação, controle de modo de engenharia)

• • Esta parte do software é focada na preparação rápida e fácil do arquivo do projeto para uso no software de controle do modo de produção.
  • Cada site de programação é acionado por um programa de controle fácil de usar com menu suspenso, teclas de atalho e ajuda on-line. A seleção do dispositivo é realizada por sua classe, por fabricante ou simplesmente digitando um fragmento do nome do fornecedor e/ou número da peça. É o mesmo software comprovado há anos, usado para todos os outros programadores de site único da Elnec.

• Standard device-related commands (read, blank check, program, verify, erase) are boosted by some test functions (insertion test, connection check, signature-byte check), and some special functions (autoincrement, production mode – start immediately after insertion of chip into socket).
• All known data formats are supported. Automatic file format detection and conversion during loading of file. There is possible to use Jam files (JEDEC standard JESD-71) and VME files
• The rich-featured auto-increment function enables one to assign individual serial numbers to each programmed device – or simply increments a serial number, or the function enables one to read serial numbers or any programmed device identification signatures from a file.
• The software also provide a many information about programmed device. As a special, the drawings of all available packages are provided. The software provide also explanation of chip labelling (the meaning of prefixes and suffixes at the chips) for each supported chip.

Care for the customers

• New Device Request (AlgOR Service)
  • It is important to remember, that a support of most of the new devices requires only a software update, because the BeeHive204 is based on the truly universal ({3}) programmer. With our prompt service you often can have a new device added to the list of supported devices within hours! See AlgOR (Algorithm On Request) service and OnDemand software for details.
  • This service is in almost all cases free. Please note, however, that we can ask the customer to share the costs, if development and manufacturing costs are too high.
• Free life-time software updates
  • Most current version of Elnec programmers software, with support of newly added devices, is available for free here
• Free Technical support
  • Elnec provide customers technical support (WebForm/e-mail based) available usually within a few hours, or at the latest, the next working day.
• Keep-Current service
  • Keep-Current service means, that Elnec ships the latest version of programmer software and updated user documentation (Keep-Current package) to the customer . The Keep-Current service is your hassle-free guarantee that you are achieving the highest quality programming on Elnec programmers, at minimal cost.
• Prompt delivery
  • Combination of extensive stock, flexible manufacturing and shipping of Elnec products by world class carriers (like DHL) warrants customers very fast and secure delivery of ordered Elnec products. Products ordered before 10 a.m. (CET) will be dispatched the same working day (if products are in stock and the payment is done by Online payment (CardPay, PayPal).
• Warranty
  • Advanced design of the BeeHive204 production programmer, including protective circuits, original brand components, careful manufacturing and burning-in allow us to provide a three-year warranty on parts and workmanship of the programmer (limited 25 000-cycle warranty on ZIF sockets).
  • Elnec provides free shipping of programmer repaired under warranty back to customers worldwide. The warranty is valid from the date of purchase.
  • Preferential handling of repair requests ensures registration of the product that should be done within 60 days from the date of purchase Product registration.

Specification (BeeHive204 multiprogramming system)

• 4x universal programming site (4x 48-pin DIL ZIF sockets), BeeProg2 programming core based
• operation result LEDs, LED power
• USB 2.0 high-speed compatible port
• line power input 100-240VAC/60W max.
• protection against surge and ESD on power supply input
• banana jack for ESD wrist straps connection
• banana jack for connection to ground

Specification (valid for each programming site)

HARDWARE

Base unit, DACs

• USB 2.0 high-speed compatible port, up to 480 Mbit/s transfer rate
• on-board intelligence: powerful microprocessor and FPGA based state machine
• three D/A converters for VCCP, VPP1, and VPP2, controllable rise and fall time
• VCCP range 0..8V/1A
• VPP1, VPP2 range 0..26V/1A
• selftest capability

ZIF sockets, pindriver

• 48-pin DIL ZIF (Zero Insertion Force) socket accepts both 300/600 mil devices up to 48-pin
• pindrivers: 48 universal
• VCCP/VPP1/VPP2 can be connected to each pin
• perfect ground for each pin
• FPGA based TTL driver provides H, L, CLK, pull-up, pull-down on all pindriver pins
• analog pindriver output level selectable from 1.8 V up to 26V
• current limitation, overcurrent shutdown, power failure shutdown
• ESD protection on each pin of socket (IEC1000-4-2: 15kV air, 8kV contact)
• continuity test: each pin is tested before every programming operation

ISP connector

• 20-pin male type with missinsertion lock
• 6 TTL pindrivers, provides H, L, CLK, pull-up, pull-down; level H selectable from 1.8V up to 5V to handle all (low-voltage including) devices.
• 1x VCCP voltage (range 2V..7V/100mA), can be applied to two pins
• programmed chip voltage (VCCP) with both source/sink capability and voltage sense
• 1x VPP voltage (range 2V..25V/50mA), can be applied to six pins
• target system supply voltage (range 2V..6V/250mA)
• ESD protection on each pin of ISP connector (IEC1000-4-2: 15kV air, 8kV contact)
• two output signals, which indicate state of work result = LED OK and LED Error (active level: min 1.8V)
• input signal, switch YES! equivalent (active level: max 0.8V)

Software

• Algorithms: only manufacturer approved or certified algorithms are used.
• Algorithm updates: software updates are available regularly, approx. every 4 weeks, free of charge (Internet download). OnDemand version of software is available for highly needed chips support and/or bugs fixes. Available nearly daily.
• Main features: revision history, session logging, on-line help, device and algorithm information.

Device operations

• standard:
  • intelligent device selection by device type, manufacturer or typed fragment of part name
  • automatic ID-based selection of EPROM/Flash EPROM
  • blank check, read, verify
  • programa
  • apagar
  • Programa de bits de configuração e segurança
  • Teste de bit ilegal
  • checksum
  • interpretar a Jam Standard Test and Programming Language (STAPL), padrão JEDEC JESD-71
  • interpretar a variação binária compactada dos arquivos VME dos arquivos SVF
• segurança:
  • teste de inserção
  • Verificação de contato
  • Verificação de byte de ID
• especial:
  • Modo de produção (início automático imediatamente após a inserção do dispositivo)
  • muitos modos de serialização (mais tipos de modos incrementais, modo de arquivo a partir do arquivo, modo gerador personalizado)
  • estatística
  • Modo de contagem regressiva

Operações de buffer

• Exibir/editar, localizar/substituir
• preencher/copiar, mover, troca de bytes, divisão de palavra/dword
• soma de verificação (byte, palavra)
• imprimir

Carregar/salvar arquivo

• sem tempo de download porque o programador é controlado por PC
• Identificação/reconhecimento
  automático do tipo de arquivo Formatos de arquivo suportados
  • binário não formatado (bruto)
  • HEX: Intel, Intel EXT, Motorola S-record, MOS, Exormax, Tektronix, ASCII-SPACE-HEX, ASCII HEX, Renesas Consolidated HEX
  • Altera POF, JEDEC (ver. 3.0.A), por exemplo. de ABEL, CUPL, PALASM, TANGO PLD, OrCAD PLD, PLD Designer ISDATA, etc.
  • JAM (JEDEC STAPL Format), JBC (Jam STAPL Byte Code), STAPL (STAPL File) JEDEC padrão JESD-71
  • VME (arquivo ispVME VME2.0/VME3.0)

Suporte a dispositivos

Programador, em soquete ZIF:

• NAND FLASH: Samsung K9xxx, KFxxx, SK Hynix (ex Hynix) HY27xxx, H27xxx, Toshiba TC58xxx, TH58xxx, Micron MT29Fxxx, (ex Numonyx ex STM) NANDxxx, Spansion S30Mxxx, S34xxx, 3D-Plus 3DFNxxx, ATO Solution AFNDxxx, Fidelix FMNDxxx, Eon Silicon Sol. EN27xxx, ESMT F59xxx, LBA-NAND Toshiba THGVNxxx
• FLASH NAND serial: Micron MT29Fxxx, GigaDevice GD5Fxxx
• eMMC: Hynix H26Mxxxxxxxx, Kingston KE44B-xxxx/xxx, Micron MTFCxxxxxx, Numonyx NANDxxxxxxxx, Phison PSM4A11-xx, Samsung KLMxxxxxxx, SanDisk SDINxxx-xx, Toshiba THGBMxxxxxxxxxx
• Dispositivos multi-chip: NAND+RAM, NOR+RAM, NOR+NOR+RAM, NAND+NOR+RAM
• Flash serial: SPI padrão, SPI de E/S dupla de alto desempenho e SPI de E/S quádrupla (25Bxxx, 25Dxxx, 25Exxx, 25Fxxx, 25Lxxx, 25Mxxx, 25Pxxx, 25Qxxx, 25Sxxx, 25Txxx, 25Uxxx, 25Vxxx, 25Wxxx, 25Xxxx, 26Vxxx, 45PExx, MX66Lxxx, S70FLxxx), DataFlash (AT45Dxxx, AT26Dxxx)
• Flash NOR paralelo: 28Fxxx, 29Cxxx, 29Fxxx, 29BVxxx, 29LVxxx, 29Wxxx, série 49Fxxx, K8Fxxxx da Samsung, K8Cxxxx, K8Sxxxx, série K8Pxxxx, …
• EPROM: NMOS/CMOS, séries 27xxx e 27Cxxx
• EEPROM: NMOS/CMOS, 28xxx, 28Cxxx, série 27EExxx, 3D Plus 3DEExxxxxxxx
• mDOC H3: SanDisk (ex M-Systems) SDED5xxx, SDED7xxx, MD2533xxx, MD2534xxx, Hynix HY23xxx
• FRAM: Ramtron
• MRAM: Everspin MRxxxxx8x, 3D Plus 3DMRxxxxxxxx
• RAM NV: Dallas DSxxx, SGS / Inmos MKxxx, SIMTEK STKxxx, XICOR 2xxx, série ZMD U63x
• Serial E (E) PROM: Serial E (E) PROM: 11LCxxx, 24Cxxx, 24Fxxx, 25Cxxx, 30TSExxx, 34Cxxx, 34TSxx, 59Cxxx, 85xxx, 93Cxxx, NVM3060, série MDAxxx, suporte total para série LV, AT88SCxxx
• FRAM serial: Cypress (Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis (OKI, Rohm): MR44xxxxx, MR45xxxxx
• MRAM de série: Everspin MH20xxx, MH25xxx
• Configuração (EE)PROM: XCFxxx, XC17xxxx, XC18Vxxx, EPCxxx, EPCSxxx, AT17xxx, AT18Fxxx, 37LVxx
• 1 fio E (E) PROM: DS1xxx, DS2xxx
• PLD Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX7000AE, MAX II / G / Z, MAX V
• Estrutura PLD: ispGAL22V10x, ispLSI1xxx, ispLSI1xxxEA, ispLSI2xxx, ispLSI2xxxA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, LC4xxxB/C/V/ZC/ZE, M4-xx/xx, M4A3-xx/xx, M4A5-xx/xx, M4LV-xx/xx, ispCLOCK, Power Manager/II, ProcessorPM
• PLD: Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• Série SPLD / CPLD: AMD, AMI, Atmel, Cypress, Gould, ICT, Lattice, National Semicond., Philips, STMicroelectronics, TI (TMS), Vantis, VLSI
• FPGA: FPGA: Microsemi (Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Malha: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA
• FPGA: Xilinx: Spartan-3AN
• Relógios: TI(TMS), Cypress
• Chips especiais: ATA6285N de monitoramento de pressão dos pneus Atmel, ATA6286N; Controladores PWM: Zilker Labs, Analog Devices; CIs multifásicos: IR (Chil Semiconductor); Tampões gama: AUO, Maxim, TI, …
• Microcontroladores série MCS51: 87Cxxx, 87LVxx, 89Cxxx, 89Sxxx, 89Fxxx, 89LVxxx, 89LSxxx, 89LPxxx, 89Exxx, 89Lxxx, todos os fabricantes, série Philips LPC
• Microcontroladores Intel série 196: 87C196 KB/KC/KD/KT/KR/…
• Microcontroladores Atmel ARM. AT91SAM7Sxx, AT91SAM7Lxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx séries;
• Microcontroladores Atmel ARM9: série AT91SAM9xxx;
• Microcontroladores ARM Cortex-M3: ATSAM3Axxx, ATSAM3Uxxx, ATSAM3Nxxx, ATSAM3Sxxx, ATSAMD20, série ATSAM3Xxxx
• Microcontroladores ARM Cortex-M4: série ATSAM4Sxxx
• Microcontroladores Atmel AVR 8bit/16bit: AT90Sxxxx, AT90pwm, AT90can, AT90usb, ATtiny, ATmega, ATxmega series
• Microcontroladores Atmel AVR32: AT32UC3xxxx, séries ATUCxxxD3/D4/L3U/L4U
• Microcontroladores TI (Chipcon): Série CC11xx, CC24xx, CC25xx, CC85xx
• Microcontroladores Coreriver: Atom 1.0, MiDAS1.0, 1.1, 2.0, 2.1, 2.2, 3.0 séries
• Microcontroladores Cypress: CY7Cxxxxx, CY8Cxxxxx
• Microcontroladores ELAN: EM78Pxxx
• Microcontroladores EPSON: Série S1C17
• Microcontroladores Explore Microeletrônicos: séries EPF01x, EPF02x
• Microcontroladores Generalplus: Série GPM8Fxxx
• Microcontroladores GreenPeak: Série GPxxx
• Microcontroladores Infineon (Siemens): séries XC800, C500, XC166, C166
• Microcontroladores das séries MDT 1xxx e 2xxx
• Microcontroladores Megawin: série MG87xxx, MPC82xxx
• Microcontroladores Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17Cxxx, PIC18xxx, PIC24xxx, dsPIC, série PIC32xxx
• Microcontroladores Motorola/Freescale: HC05, HC08, HC11, HC12, HCS08, RS08, S12, S12X, MC56F, MCF51, série MCF52, Kinetis (K,L), Qorivva/5xxx Power Architecture
• Microcontroladores Série Myson MTV2xx, 3xx, 4xx, 5xx, CS89xx
• Microcontroladores Nacionais: Série COP8xxx
• Microcontroladores NEC: série uPD70Fxxx, uPD78Fxxx
• Microcontroladores Novatek: Série NT68xxx
• Microcontroladores Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx, nRF51xxx Flash e série OTP
• Microcontroladores Nuvoton ARM Cortex-Mx: séries NUC1xx, M05x, Mini51, Nano1xx
• Microcontroladores Nuvoton (Winbond): N79xxx, W77xxx, W78xxx, W79xxx, série W83xxx
• Microcontroladores NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, série
• Microcontroladores Série NXP (Philips) UOC: Série UOCIII, UOC-TOP, UOC-Fighter (TDA1xxxx)
• Microcontroladores NXP (Philips) ARM7: séries LPC2xxx, MPT6xx, PCD807xx, SAF7780xxx
• Microcontroladores NXP (Philips) ARM9: série LPC31xx
• Microcontroladores Pasat: TinyModule DIL40, série DIL50
• Microcontroladores Scenix (Ubicom): Série SXxxx
• Microcontroladores Syntek: Série STK6xxx
• Microcontroladores Renesas: Série R8C / Tiny, série uPD70Fxxx, série uPD78Fxxx, série RL78, série R32C
• Microcontroladores SyncMOS: Série SM39xxx, SM59xxx, SM73xxx, SM79xxx, SM89xxx
• Microcontroladores e Memória Programável do Sistema STMicroeletrônica: série uPSD, PSD
• Microcontroladores STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
• Microcontroladores Silicon Laboratories (Cygnal): série C8051
• Microcontroladores Laboratórios de Silício (Micro Energia): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, série EFM32WGxx
• Microcontroladores Laboratórios de Silício: séries SiM3Cxxx, SiM3Lxxx, SiM3Uxxx
• Microcontroladores Texas Instruments: série MSP430, série MSC12xx, série TMS320F, série CC430,
• Microcontroladores Texas Instruments (ex Luminary Micro): LM3Sxxx, série LM3SXXXX, série LM4Fxxxx, série TM4C
• Microcontroladores ZILOG: Z86/Z89xxx e Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, ZGP323xxxxxx, ZLF645xxxxxxx, ZLP12840xxxxx, série ZLP323xxxxxxx
• Microcontrollers other: EM Microelectronic, Spansion(Fujitsu), Goal Semiconductor, Hitachi, Holtek, Novatek, Macronix, Princeton, Winbond, Samsung, Toshiba, Mitsubishi, Realtek, M-Square, ASP, Coreriver, Gencore, EXODUS Microelectronic, Topro, TinyARM, VersaChips, SunplusIT, M-Square, QIXIN, Signetic, Tekmos, Weltrend, Amic, Cyrod Technologies, Ember, Ramtron, Nordic Semiconductor, Samsung, ABOV Semiconductor…
• EPROM: 2708 *1
• PLD: Bipolar PALxxx *2

Programmer, through ISP connector:

• Serial E(E)PROM: IIC series, MW series, SPI series, KEELOQ series, PLD configuration memories, UN I/O series
• 1-Wire E(E)PROM: DS1xxx, DS2xxx
• Serial Flash: standard SPI (25xxx), DataFlash (AT45Dxxx, AT26Dxxx)
• Serial FRAM: Cypress(Ramtron): FM24xxxxxx, FM25xxxxxx, Fujitsu: MB85RCxxxx, MB85RSxxxx, Lapis(OKI, Rohm): MR44xxxxx, MR45xxxxx
• Microcontrollers Atmel: AT89Cxxx, AT89Sxxx, AT89LSxxx, AT89LPxxx, AT90pwm, AT90can, AT90usb, AT90Sxxxx, ATtiny, ATmega, ATxmega series
• Microcontrollers Atmel AVR32: AT32UC3xxxx, ATUCxxxD3/D4/L3U/L4U series
• Microcontrollers Atmel ARM7: AT91SAM7Sxx, AT91SAM7Xxx, AT91SAM7XCxx, AT91SAM7SExx series;
• Microcontrollers TI (Chipcon): CC11xx, CC24xx, CC25xx, CC85xx series
• Microcontrollers Cypress: CY8C2xxxx
• Microcontrollers Elan: EM78Pxxx, EM6xxx series
• Microcontrollers EM Microelectronic: 4 and 8 bit series
• Microcontrollers Microchip PICmicro: PIC10xxx, PIC12xxx, PIC16xxx, PIC17xxx, PIC18xxx, PIC24xxx, dsPIC, PIC32xxx series
• Microcontrollers Mitsubishi: M16C
• Microcontrollers Motorola/Freescale: HC08 (both 5-wire, All-wire), HC11, HC12, HCS08, S12, S12X, MC56F, MCF52, Kinetis K series
• Microcontrollers Nordic Semiconductor: nRF24LExxx, nRF24LUxxx, nRF315xx Flash and OTP series
• Microcontrollers NXP (Philips) ARM7: LPC2xxx, MPT6xx series
• Microcontrollers NXP (Philips) ARM Cortex-Mx: LPC11xx, LPC11Cxx, LPC11Dxx, LPC11Uxx, LPC12xx, LPC12Dxx, LPC13xx, LPC17xx, LPC11Axx, LPC11Exx, LPC11xxLV, LPC18xx, LPC43xx, LPC8xx, EM7xx, series
• Microcontrollers NEC: uPD7xxx series
• Microcontrollers Philips (NXP): LPCxx series, 89xxx series
• Microcontrollers Renesas: R8C/Tiny series, uPD7xxx series
• Microcontrollers Realtek, M-Square
• Microcontrollers Samsung: ICPZBSxxx series
• Microcontrollers Scenix (Ubicom): SXxxx series
• Microcontrollers Silicon Laboratories(Energy Micro): EFM32Gxx, EFM32GGxx, EFM32LGxx, EFM32TGxx, EFM32WGxx series
• Microcontrollers STM (ex SGS-Thomson): ST6xx, ST7xx, ST10xx, STR7xx, STR9xx, STM32F/L/W, STM8A/S/L series, SPC5 (Power Architecture)
• Microcontrollers Silicon Laboratories(Cygnal): C8051 series
• Microcontroladores e Memória Programável do Sistema STMicroeletrônica: série uPSD, PSD
• Microcontroladores TI: série MSP430 (JTAG e BSL), série MSC12xxx, série CC430, série LM4F, série TM4C
• Microcontroladores ZILOG: Série Z8Fxxxx, Z8FMCxxxxx, Z16Fxxxx, ZLF645x0xx
• Vários PLD (também por Jam / VME / SVF / STAPL / … Suporte para Player/JTAG):
  Altera: MAX 3000A, MAX 7000A, MAX 7000B, MAX 7000S, MAX 9000, MAX II/G/Z, MAX V
  Xilinx: XC9500, XC9500XL, XC9500XV, CoolRunner XPLA3, CoolRunner-II
• Estrutura PLD: ispGAL22xV10x, ispLSI1xxxEA, ispLSI2xxxE, ispLSI2xxxV, ispLSI2xxxVE, ispLSI2xxxVL, M4-xx/xx, M4LV-xx/xx, M4A3-xx/xx, M4A5-xx/xx, LC4xxxB/C/V/ZC/ZE, ispCLOCK, Power Manager/II, ProcessorPM
• FPGA: Microsemi (Actel): ProASIC3, IGLOO, Fusion, ProASICplus, SmartFusion
• FPGA: Malha: MachXO, MachXO2, LatticeXP, LatticeXP2, ispXPGA

Anotações:

• 2708 memórias (*1) são programadas usando o módulo adicional 2708
• os dispositivos marcados com *2 estão obsoletos e alguns deles podem exigir também o módulo adicional PLD-1 para programação
• os dispositivos complicados com implementação trabalhosa podem pertencer à categoria “Suporte ISP pago“
• para todos os dispositivos suportados, consulte LISTA DE DISPOSITIVOS.

Suporte a pacotes

• dispositivos de suporte em DIP no soquete do programador
• O suporte ao pacote inclui DIP, SDIP, PLCC, JLCC, SOIC, SOP, PSOP, SSOP, TSOP, TSOPII, TSSOP, QFP, PQFP, TQFP, VQFP, QFN (MLF), SON, BGA, EBGA, FBGA, VFBGA, UBGA, FTBGA, LAP, CSP, SCSP etc. dispositivos em pacotes não DIP de até 48 pinos são suportados por adaptadores de programação universais – se for tecnicamente possível no programador BeeHive204. Isso significa que se a confiabilidade das operações quando usado adaptador de programação universal estiver abaixo do padrão industrial, os adaptadores de programação especializados são necessários para usar.
• programador é compatível com muitos adaptadores de terceiros para suporte não DIP

Velocidade de programação

Anotações:

• É importante saber que sempre usamos o padrão de dados de números aleatórios para programar testes de velocidade. Alguns de nossos concorrentes usam um padrão de dados “esparso”, onde apenas alguns dados não em branco são programados ou são usados dados com apenas alguns 0 bits (FE, EF, etc.). Essa abordagem de trapaça pode “diminuir” consideravelmente o tempo de programação. Se você planeja comparar, sempre pergunte qual padrão eles usam.
• A velocidade de programação depende apenas ligeiramente da velocidade do PC, é claro que na condição de que o uso da CPU esteja abaixo de 100%.

Anotações:

• *1 – a implementação é a mesma que nos leitores de cartão. A verificação da programação é realizada pelo controlador interno, onde o controlador interno confirma a programação adequada usando o registro de status.
• *2 – o tempo de programação é para o TurboMode ativo.
